Question Forum Alarme : Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Je vais faire des travaux et j'ai besoin de déconnecter certains contacteurs périmétriques NFA2P.
J'ai ouvert un à un les détecteurs concernés pour voir le câblage mais sur l'un d'entre eux, après remontage, j'ai un défaut autoprotection capot ; pas moyen de supprimer le message défaut "sabotage capot" qui s'affiche systématiquement au clavier et empêche la mise en fonction de l'alarme.
J'ai essayé de relier les deux côtés du contact autoprotection pour supprimer le défaut, mais ça ne marche pas non plus. Il y a seulement 4 fils, deux pour le contact et 2 pour l'ILS...
Je ne comprends pas du tout ce qui se passe.
En pièce jointe photo du détecteur qui pose problème.
J'ai eu à un moment un message INGxx, mais qui a finalement disparu en repassant en mode ingénieur.
Mon alarme est "majeure" depuis longtemps mais j'aimerais bien la garder quand même en fonction.
Auriez-vous une idée de ce qu'il est possible de faire pour résoudre le problème ou supprimer carrément le détecteur sans intervenir à l'intérieur de la centrale (c'est un vrai plat de spaghettis et je n'arrive pas à savoir qui est qui).
Par avance merci.
Pour agrandir l'image, cliquez dessus.
Je vais faire des travaux et j'ai besoin de déconnecter certains contacteurs périmétriques NFA2P.
J'ai ouvert un à un les détecteurs concernés pour voir le câblage mais sur l'un d'entre eux, après remontage, j'ai un défaut autoprotection capot ; pas moyen de supprimer le message défaut "sabotage capot" qui s'affiche systématiquement au clavier et empêche la mise en fonction de l'alarme.
J'ai essayé de relier les deux côtés du contact autoprotection pour supprimer le défaut, mais ça ne marche pas non plus. Il y a seulement 4 fils, deux pour le contact et 2 pour l'ILS...
Je ne comprends pas du tout ce qui se passe.
En pièce jointe photo du détecteur qui pose problème.
J'ai eu à un moment un message INGxx, mais qui a finalement disparu en repassant en mode ingénieur.
Mon alarme est "majeure" depuis longtemps mais j'aimerais bien la garder quand même en fonction.
Auriez-vous une idée de ce qu'il est possible de faire pour résoudre le problème ou supprimer carrément le détecteur sans intervenir à l'intérieur de la centrale (c'est un vrai plat de spaghettis et je n'arrive pas à savoir qui est qui).
Par avance merci.
Pour agrandir l'image, cliquez dessus.
13 avril 2022 à 18:38
Réponse 1 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonsoir.
Vérifiez que les lamelles du contact ne soient pas déformer quitte à les tendres un peu souvent le problème avec ce type de contact.
Vérifiez que les connexions et fils soient correct.
Concernant "Appel Ing" cette info disparaitra quand l'Ap sera rétablie avec le code "Ingénieur"
Cordialement.
Marc
Vérifiez que les lamelles du contact ne soient pas déformer quitte à les tendres un peu souvent le problème avec ce type de contact.
Vérifiez que les connexions et fils soient correct.
Concernant "Appel Ing" cette info disparaitra quand l'Ap sera rétablie avec le code "Ingénieur"
Cordialement.
Marc
13 avril 2022 à 21:08
Réponse 2 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonsoir Marc.
Merci pour votre message.
J'ai toujours le problème, bien que j'ai aussi essayé de relier directement les deux fils du contact autoprotection entre eux.
En plus de la led rouge qui revient sur le clavier (symbole hp troisième voyant), j'ai aussi de temps en temps un message IN84 qui s'affiche. A priori, d'après ce que j'ai lu dans la doc, ça demanderait de taper un code pour remettre l'alarme en fonction au moyen d'un code fourni par un télésurveilleur.. Je ne comprends pas de quoi il s'agit vu que je peux entrer et sortir du mode ingénieur (ce qui en principe est suffisant).
Le message IN84 s'en va quand je fais des entrées / sorties en mode ingénieur, mais revient de tps en tps.
N'y aurait t'il pas un truc à acquitter en mode ingénieur pour supprimer le défaut.
À défaut, avez vous une méthode pour tester la continuité des fils de la boucle sans arrêter la centrale (À l'ohm mètre ?)
Par avance merci.
Merci pour votre message.
J'ai toujours le problème, bien que j'ai aussi essayé de relier directement les deux fils du contact autoprotection entre eux.
En plus de la led rouge qui revient sur le clavier (symbole hp troisième voyant), j'ai aussi de temps en temps un message IN84 qui s'affiche. A priori, d'après ce que j'ai lu dans la doc, ça demanderait de taper un code pour remettre l'alarme en fonction au moyen d'un code fourni par un télésurveilleur.. Je ne comprends pas de quoi il s'agit vu que je peux entrer et sortir du mode ingénieur (ce qui en principe est suffisant).
Le message IN84 s'en va quand je fais des entrées / sorties en mode ingénieur, mais revient de tps en tps.
N'y aurait t'il pas un truc à acquitter en mode ingénieur pour supprimer le défaut.
À défaut, avez vous une méthode pour tester la continuité des fils de la boucle sans arrêter la centrale (À l'ohm mètre ?)
Par avance merci.
13 avril 2022 à 23:40
Réponse 3 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Avez-vous touché au câblage peut-être que le câble est de paire.
Allez en mode "Ingénieur" ---> "Maintenance" ---> " V " ----> " Test de Marche " ----> " V " ----> sélection la zone en défaut ensuite il faut retrouver la paire de détection en mettant fil par fil en contact à partir du moment où la ou les sirènes déclenchent, ça vous indiquera la paire pour la zone de détection et donc l'autre paire correspondra à l'Ap en espérant qu'il n'y a pas d'autre souci sur la zone en question.
Ci-joint tableau des codes ingénieur en fichier joint.
Cordialement.
Marc.
Pour agrandir l'image, cliquez dessus.
Avez-vous touché au câblage peut-être que le câble est de paire.
Allez en mode "Ingénieur" ---> "Maintenance" ---> " V " ----> " Test de Marche " ----> " V " ----> sélection la zone en défaut ensuite il faut retrouver la paire de détection en mettant fil par fil en contact à partir du moment où la ou les sirènes déclenchent, ça vous indiquera la paire pour la zone de détection et donc l'autre paire correspondra à l'Ap en espérant qu'il n'y a pas d'autre souci sur la zone en question.
Ci-joint tableau des codes ingénieur en fichier joint.
Cordialement.
Marc.
Pour agrandir l'image, cliquez dessus.
14 avril 2022 à 11:59
Réponse 4 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour Marc.
Je confirme ne pas avoir touché au câblage (pas ouvert le boitier de la centrale).
J'ai juste ouvert successivement les boitiers de 3 détecteurs de contact fenêtres, un par un, puis testé après chaque remontage que l'alarme s'activait.
C'est sur le 3ème que j'ai eu ce problème AP.
Je ne comprends pas bien la manipulation à faire pour trouver la paire AP.
La centrale ne me dit pas quelle est la zone en défaut, j'ai pour seules IN06 (ou autre) puis le message 00 SABCAPOT.
J'ai essayé de taper le code ingénieur correspondant au numéro INxx mais ça ne fait rien.
Est-ce qu'il existe un moyen pour désactiver une zone sans perdre la programmation ?
Merci de votre aide.
Cordialement.
Je confirme ne pas avoir touché au câblage (pas ouvert le boitier de la centrale).
J'ai juste ouvert successivement les boitiers de 3 détecteurs de contact fenêtres, un par un, puis testé après chaque remontage que l'alarme s'activait.
C'est sur le 3ème que j'ai eu ce problème AP.
Je ne comprends pas bien la manipulation à faire pour trouver la paire AP.
La centrale ne me dit pas quelle est la zone en défaut, j'ai pour seules IN06 (ou autre) puis le message 00 SABCAPOT.
J'ai essayé de taper le code ingénieur correspondant au numéro INxx mais ça ne fait rien.
Est-ce qu'il existe un moyen pour désactiver une zone sans perdre la programmation ?
Merci de votre aide.
Cordialement.
14 avril 2022 à 16:23
Réponse 5 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Pouvez-vous faire parvenir des photos pour savoir ce que vous indique le clavier.
Mettez-vous en mode "Maintenance" et ensuite "Zone Ouverte", bien lire les infos et photos pour les défauts.
Cordialement.
Marc.
Mettez-vous en mode "Maintenance" et ensuite "Zone Ouverte", bien lire les infos et photos pour les défauts.
Cordialement.
Marc.
14 avril 2022 à 18:19
Réponse 6 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour Marc,
1 État initial
2 Essai mise en marche (saisie code) => code IN affiché
3 Entré 0 pour acquitter le pb
4 Saisie code ingé
5 Aff entrée ouverte
6 Msg autoprotect capot
7 Qd sortie mode ingé (photo mal cadrée on ne voit pas le voyant rouge).
Pour enlever le voyant restera à faire entrée / sorte mode ingé.
Problème : Quand j'ajoute les photos sur le site, l'option "Envoyer cette réponse" est masquée par les photos et plus accès à l’icône pour valider l'envoi.
Je vais essayer d'envoyer les photos dans réponses suivantes.
Bien cordialement.
1 État initial
2 Essai mise en marche (saisie code) => code IN affiché
3 Entré 0 pour acquitter le pb
4 Saisie code ingé
5 Aff entrée ouverte
6 Msg autoprotect capot
7 Qd sortie mode ingé (photo mal cadrée on ne voit pas le voyant rouge).
Pour enlever le voyant restera à faire entrée / sorte mode ingé.
Problème : Quand j'ajoute les photos sur le site, l'option "Envoyer cette réponse" est masquée par les photos et plus accès à l’icône pour valider l'envoi.
Je vais essayer d'envoyer les photos dans réponses suivantes.
Bien cordialement.
15 avril 2022 à 09:23
Réponse 7 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Ne peux pas ajouter les photos.
Masque l'option envoi.
Je peux les envoyer messagerie privée ?
Merci.
Ne peux pas ajouter les photos.
Masque l'option envoi.
Je peux les envoyer messagerie privée ?
Merci.
15 avril 2022 à 09:26
Réponse 8 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Vous pouvez nous les faire parvenir les photos en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum-alarme.
Vous pouvez nous les faire parvenir les photos en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum-alarme.
15 avril 2022 à 10:35
Réponse 9 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Ci-joint les photos.
Pas sûr qu'elles soient dans l'ordre.
Bien cordialement.
Pour agrandir les images, cliquez dessus.
Pas sûr qu'elles soient dans l'ordre.
Bien cordialement.
Pour agrandir les images, cliquez dessus.
15 avril 2022 à 12:38
Réponse 10 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Quand vous tapez 2 fois de suite sur la flèche descente que vous indique le clavier ?
Quand vous validez le menu "Aff Entree Ouvert" quelles infos apparaissent ?
Parce-que je n'ai pas assez d'info et savoir quelle est la zone de contact.
Cordialement.
Marc
Quand vous tapez 2 fois de suite sur la flèche descente que vous indique le clavier ?
Quand vous validez le menu "Aff Entree Ouvert" quelles infos apparaissent ?
Parce-que je n'ai pas assez d'info et savoir quelle est la zone de contact.
Cordialement.
Marc
15 avril 2022 à 14:04
Réponse 11 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour Marc,
En tapant deux fois de suite au clavier sur flêcher descente, l'affichage donne
> Taper code *
> Code accepté *
> Autopr couvercle
> Syst désarmé
En entrant le code ingé
< Autopr couvercle
00 Sabcapo
En entrant code ingé à nouveau, puis en allant ds maintenance / Aff entrée ouverte.
> Autopr couvercle
Pas d'autres détails, sauf led rouge allumée.
J'ai démonté / remonté N fois le contacteur. Reste hypothèse du fil coupé dans la gaine ? Problème, je ne sais pas comment faire test de continuité.
Par avance merci de vos conseils.
Cordialement.
En tapant deux fois de suite au clavier sur flêcher descente, l'affichage donne
> Taper code *
> Code accepté *
> Autopr couvercle
> Syst désarmé
En entrant le code ingé
< Autopr couvercle
00 Sabcapo
En entrant code ingé à nouveau, puis en allant ds maintenance / Aff entrée ouverte.
> Autopr couvercle
Pas d'autres détails, sauf led rouge allumée.
J'ai démonté / remonté N fois le contacteur. Reste hypothèse du fil coupé dans la gaine ? Problème, je ne sais pas comment faire test de continuité.
Par avance merci de vos conseils.
Cordialement.
16 avril 2022 à 16:22
Réponse 12 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonsoir.
Comment est programmée la centrale dans le menu "Zones" la prog est en double résistances (Al/Ap) ou simple (Alarme) ?
Pouvez-vous nous faire parvenir des photos de la platine mère CD34 ?
Cordialement.
Marc
Comment est programmée la centrale dans le menu "Zones" la prog est en double résistances (Al/Ap) ou simple (Alarme) ?
Pouvez-vous nous faire parvenir des photos de la platine mère CD34 ?
Cordialement.
Marc
16 avril 2022 à 20:49
Réponse 13 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour Marc,
Il y a dans le menu Entrées / Boucle : Alarme.
Est-ce bien à cet endroit qu'il faut regarder (deux valeurs possibles, soit Alarme, soit AL/AP) ?
Ci-joint les photos de la carte mère.
Bien cordialement.
Pour agrandir les images, cliquez dessus.
Il y a dans le menu Entrées / Boucle : Alarme.
Est-ce bien à cet endroit qu'il faut regarder (deux valeurs possibles, soit Alarme, soit AL/AP) ?
Ci-joint les photos de la carte mère.
Bien cordialement.
Pour agrandir les images, cliquez dessus.
17 avril 2022 à 18:54
Réponse 14 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonsoir.

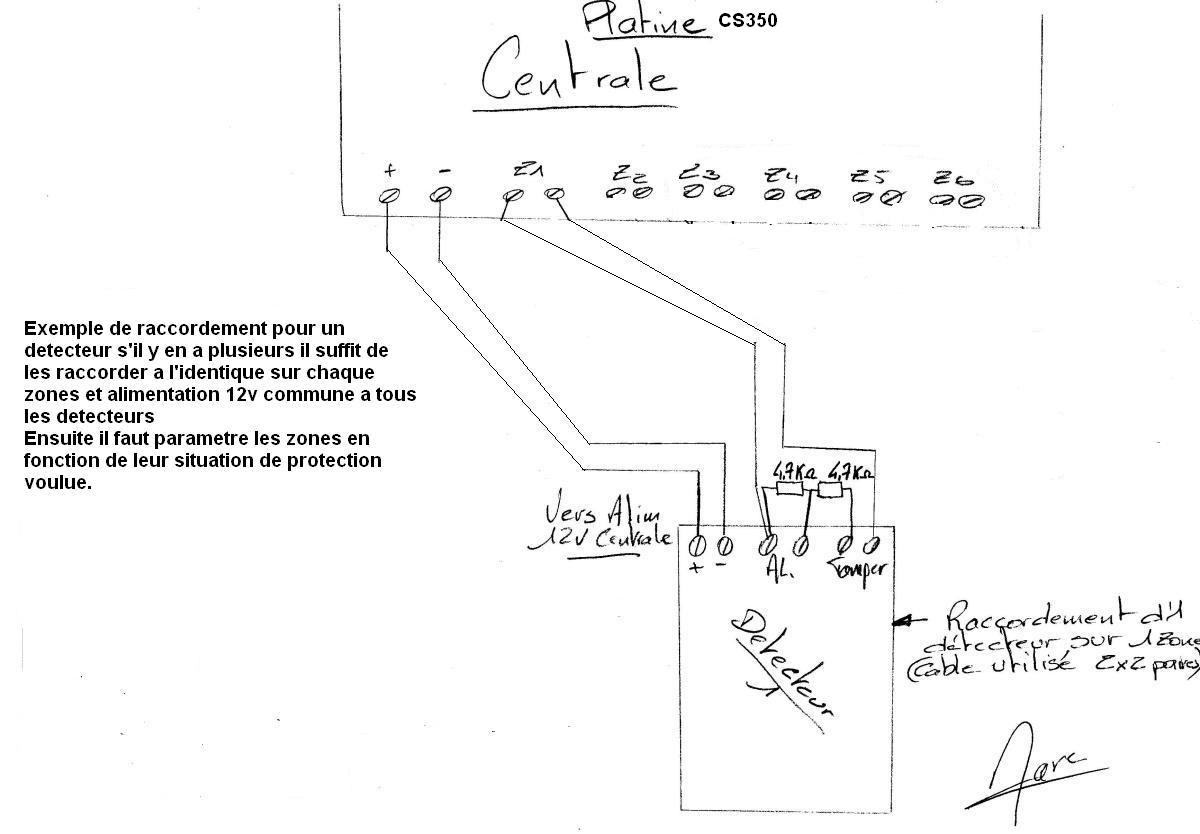

Apparemment votre centrale est câblée en simple résistance donc dans la config il faut laisser en mode "Alarme".
Pour vérifier que la platine mère CD n'est pas en défaut il faudrait déconnecter la paire qui est connectée aux bornes 32/33 et mettre un strapp à la place, refermer la centrale et la réarmer afin de voir si l'Ap est toujours en défaut.
Si c'est le cas il faudra vérifier la boucle d'Ap.
Cordialement.
Marc
Apparemment votre centrale est câblée en simple résistance donc dans la config il faut laisser en mode "Alarme".
Pour vérifier que la platine mère CD n'est pas en défaut il faudrait déconnecter la paire qui est connectée aux bornes 32/33 et mettre un strapp à la place, refermer la centrale et la réarmer afin de voir si l'Ap est toujours en défaut.
Si c'est le cas il faudra vérifier la boucle d'Ap.
Cordialement.
Marc
17 avril 2022 à 20:08
Réponse 15 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonsoir,
Merci pour votre réponse.
Je vais vérifier en reliant 32 et 33 le pb AP.
Si j'ai bien compris, le câblage n'est pas conforme à celui préconisé dans la doc pour être nfa2p.
La centrale fait pourtant le distinguo sabotage AP et zone ouverture.
Pourriez-vous me dire comment fonctionne la boucle AP (câblage) ? Il n'y a rien dans la doc sur ce type de câblage.
Par avance merci.
Bien cordialement.
Merci pour votre réponse.
Je vais vérifier en reliant 32 et 33 le pb AP.
Si j'ai bien compris, le câblage n'est pas conforme à celui préconisé dans la doc pour être nfa2p.
La centrale fait pourtant le distinguo sabotage AP et zone ouverture.
Pourriez-vous me dire comment fonctionne la boucle AP (câblage) ? Il n'y a rien dans la doc sur ce type de câblage.
Par avance merci.
Bien cordialement.
18 avril 2022 à 22:45
Réponse 16 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Aucun problème votre installation est conforme pour particulier la différence est qu'il y a deux modes de raccordements comme je vous le signale précédemment.
Pour un particulier on peut très bien la câbler en double ou simple résistance pour la bonne et simple raison qu'Il n y a pas de délivrance d'un certificat de conformité malgré que la centrale soit NfA2P.
Par contre pour une installation ou il y a une demande de conformité (risques moyens et lourds commerces par exemple) la il y a obligation de câblages en double résistances pour la règle du fascicules R52 à l époque.
L'avantage par contre du câblages en double résistances en cas de défaillance d'une Ap sur une zone on sait tout de suite ou l'on doit intervenir c'est pour ça que je vous ai demandé de faire des photos concernant le journal d'événements.
Malheureusement dans votre cas en câblage résistances simples il vous faut rechercher boucles par boucles l'Ap en défaut sur la paire connectée aux bornes 32/33.
Cordialement.
Marc
Aucun problème votre installation est conforme pour particulier la différence est qu'il y a deux modes de raccordements comme je vous le signale précédemment.
Pour un particulier on peut très bien la câbler en double ou simple résistance pour la bonne et simple raison qu'Il n y a pas de délivrance d'un certificat de conformité malgré que la centrale soit NfA2P.
Par contre pour une installation ou il y a une demande de conformité (risques moyens et lourds commerces par exemple) la il y a obligation de câblages en double résistances pour la règle du fascicules R52 à l époque.
L'avantage par contre du câblages en double résistances en cas de défaillance d'une Ap sur une zone on sait tout de suite ou l'on doit intervenir c'est pour ça que je vous ai demandé de faire des photos concernant le journal d'événements.
Malheureusement dans votre cas en câblage résistances simples il vous faut rechercher boucles par boucles l'Ap en défaut sur la paire connectée aux bornes 32/33.
Cordialement.
Marc
20 avril 2022 à 07:33
Réponse 17 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Auriez-vous un schéma de principe du câblage en simple résistance.
Est-ce que ça veut dire que les AP de tous les détecteurs sont en série et reliées en 32/33 ?
Je ne comprends pas comment c'est câblé et n'arrive pas à suivre les fils ?
Par avance merci.
Bien cordialement.
Auriez-vous un schéma de principe du câblage en simple résistance.
Est-ce que ça veut dire que les AP de tous les détecteurs sont en série et reliées en 32/33 ?
Je ne comprends pas comment c'est câblé et n'arrive pas à suivre les fils ?
Par avance merci.
Bien cordialement.
20 avril 2022 à 16:09
Réponse 18 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
20 avril 2022 à 16:42
Réponse 19 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonsoir.
Veuillez trouver ci-joint schémas câblages simple et double résistance pour contacts et volumétrique.
Certains schémas sont avec des résistances de fin de ligne en 2,2K/Ohms mais le câblage reste le même.
Oui dans votre cas toutes les Ap sont en série donc il faut chercher laquelle est en cause.
Cordialement.
Marc
doublon 463791 resistance de fin de ligne.jpg
doublon 464572 resistance de fin de ligne1.jpg
doublon 484274 file0176.jpg
doublon 634047 resistance de fin de ligne2.jpg
sans titre1.jpg
sans titre.png
Veuillez trouver ci-joint schémas câblages simple et double résistance pour contacts et volumétrique.
Certains schémas sont avec des résistances de fin de ligne en 2,2K/Ohms mais le câblage reste le même.
Oui dans votre cas toutes les Ap sont en série donc il faut chercher laquelle est en cause.
Cordialement.
Marc
doublon 463791 resistance de fin de ligne.jpg
doublon 464572 resistance de fin de ligne1.jpg
doublon 484274 file0176.jpg
doublon 634047 resistance de fin de ligne2.jpg
sans titre1.jpg
sans titre.png
20 avril 2022 à 18:32
Réponse 20 dépannage forum-alarme
Autoprotection alarme Fichet F155 pas moyen de supprimer le défaut
Bonjour.
Alors ça donne quoi, est-ce que le problème d'autoprotection est résolu ?
Cordialement.
Marc
Alors ça donne quoi, est-ce que le problème d'autoprotection est résolu ?
Cordialement.
Marc
25 avril 2022 à 08:17
