Question Forum Alarme : Brancher détecteur mouvement Honeywell sur Aritech CD3402
Bonjour.

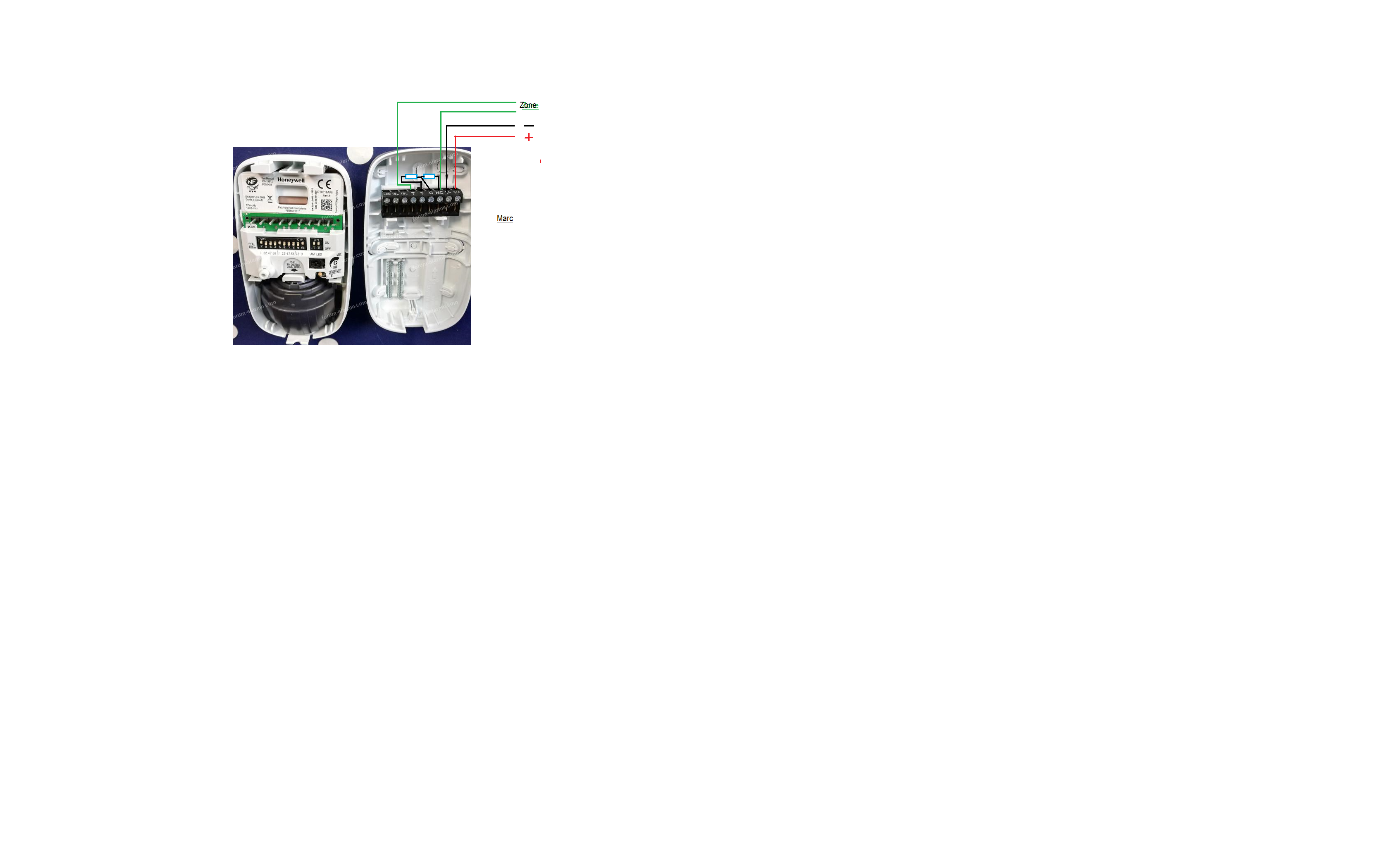

Je voulais savoir comment brancher ce détecteur Honeywell à ma centrale Aritech CD3402 (voir image).
Il y avait précédemment un détecteur Visonic K 980 qui ne fonctionne plus.
Je mets en copie les infos du nouveau détecteur et le câblage de l'ancien.
Merci d'avance pour votre réponse.
Pour agrandir les images, cliquez dessus.





Pour agrandir l'image, cliquez dessus.

Je voulais savoir comment brancher ce détecteur Honeywell à ma centrale Aritech CD3402 (voir image).
Il y avait précédemment un détecteur Visonic K 980 qui ne fonctionne plus.
Je mets en copie les infos du nouveau détecteur et le câblage de l'ancien.
Merci d'avance pour votre réponse.
Pour agrandir les images, cliquez dessus.





Pour agrandir l'image, cliquez dessus.

19 mai 2020 à 14:21
Réponse 1 du forum alarme
Brancher détecteur mouvement Honeywell sur Aritech CD3402
Bonjour.
Veuillez trouver en fichier joint schéma câblage détecteur.
Cordialement.
Marc
Veuillez trouver en fichier joint schéma câblage détecteur.
Cordialement.
Marc
19 mai 2020 à 18:49
Réponse 2 du forum alarme
Brancher détecteur mouvement Honeywell sur Aritech CD3402
Merci beaucoup Marc pour votre réponse !
Je me posais la question de savoir s'il est possible d'utiliser les boutons EOL pour les résistances de fin de ligne.
Plutôt que mettre deux résistances comme dans votre proposition de schéma ?
Merci d'avance.
Je me posais la question de savoir s'il est possible d'utiliser les boutons EOL pour les résistances de fin de ligne.
Plutôt que mettre deux résistances comme dans votre proposition de schéma ?
Merci d'avance.
19 mai 2020 à 21:35
Réponse 3 du forum alarme
Brancher détecteur mouvement Honeywell sur Aritech CD3402
Bonjour,
Non il faut mettre les résistances.
Non il faut mettre les résistances.
23 mai 2020 à 23:08
Réponse 4 du forum alarme
Brancher détecteur mouvement Honeywell sur Aritech CD3402
Avant de mettre les résistances, j'essaierais de mettre en 4k7 ça devrait marcher, je l'ai fait sur des GD en passant à 4.7 dans les paramètres.

11 novembre 2020 à 19:00
