Renseignement branchement portier et vieille barrière électrique

973

Conseils installation électrique : Renseignement branchement portier et vieille barrière électrique

djalf
Membre inscrit

3 messages

Bonjour à tous,

Je viens d'acheter un portier vidéo qui fait aussi ouverture de barrière, le problème est que je ne sais pas si ma vieille barrière électrique peut en être équipée (barrière installée avant l'achat de la maison).
Je vous joins les photos du schéma ainsi que du boitier électrique.
Merci d'avance à tous.

16 juillet 2015 à 12:15

Réponse 1 d'un contributeur du forum

Renseignement branchement portier et vieille barrière électrique

djalf
Membre inscrit

3 messages

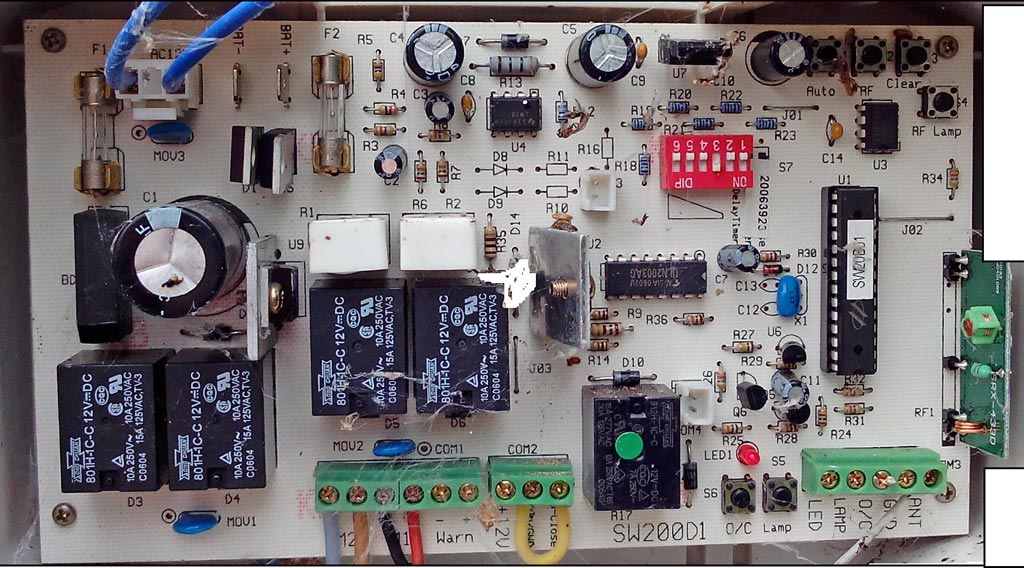

Re, voici les photos.

Pour agrandir les images, cliquez dessus.

16 juillet 2015 à 12:45

Réponse 2 d'un contributeur du forum

Renseignement branchement portier et vieille barrière électrique

djalf
Membre inscrit

3 messages

Re, notice trouvée.

notice614111.pdf

18 juillet 2015 à 18:11

Réponse 3 d'un contributeur du forum

Renseignement branchement portier et vieille barrière électrique

Marc
Membre inscrit

2 282 messages

Bonjour.

Théoriquement il vous est possible de commander l'ouverture de votre portail en vous connectant sur le bornier à l’extrême droite sur les bornes O/C et GND et récupérant le contact sec (absence de potentiel) de la platine de rue sur les 2 bornes du haut à droite selon votre schéma de la platine de rue représentant un boitier de puissance connecté à un portail (dans votre cas vous n'avez pas besoin du boitier de puissance vous récupérez seulement l'info).
Assurez-vous et vérifiez avec un multimètre en position Ohmmètre qu'il n'y a pas de tension sur les 2 bornes lorsque vous appuyez sur le bouton de gâche de votre vidéophone.
Cordialement.
Marc

P. S. : Vous pouvez faire l'essai en court-circuitant avec un bout de fil pendant 1 seconde les bornes O/C et GND votre portail doit s'ouvrir.

19 juillet 2015 à 10:39
