Bonjour.

J'ai une alarme "Biotel multiservices V2" que l'ancien propriétaire avait eu par la Brinks du temps qu'elle faisait de la surveillance chez le particulier.
A la fin de son contrat il l'a démontée pour l'installer à la campagne.
Je viens d'acheter sa maison.
La centrale fonctionne très bien mais le raccordement de la ligne téléphonique n'est pas faite.
Dans la centrale j'ai 4 connexions L1 L2 P2 P1.
Là je butte, comment me raccorder à la ligne téléphonique murale ligne en 0411...

Je voudrais avoir mes alarmes chez moi en région parisienne sur ma ligne.
Merci.
A+

Pour agrandir l'image, cliquez dessus.

11 janvier 2016 à 17:53

Réponse 1 d'un contributeur du forum

Schéma connexion ligne téléphonique pour alarme

Bricovidéo
Administrateur

12 983 messages

Bonjour à toutes et à tous.
Information à cet emplacement du forum alarme sera publiée l’image du jour BricoVidéo.
À ce jour 72 470 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum.
Cordialement. L’équipe de BricoVidéo.

11 janvier 2016 à 18:20

Réponse 2 d'un contributeur du forum

Schéma connexion ligne téléphonique pour alarme

Marc
Membre inscrit

2 282 messages

Bonsoir
La connexion sur la ligne RTC se fait de la manière suivante :
L1/L2 ---> raccordement sur la ligne téléphone provenant de l’extérieur
P1/P2 ----> est le retour vers votre poste téléphone
Ce n'est pas plus compliqué que ça il faut voir le schéma "Ligne sans ADSL".

Attention votre ligne téléphone comprend t-elle l'ADSL?
Si c'est le cas la connexion est totalement différente et voir si vous êtes en dégroupage total ou partiel.

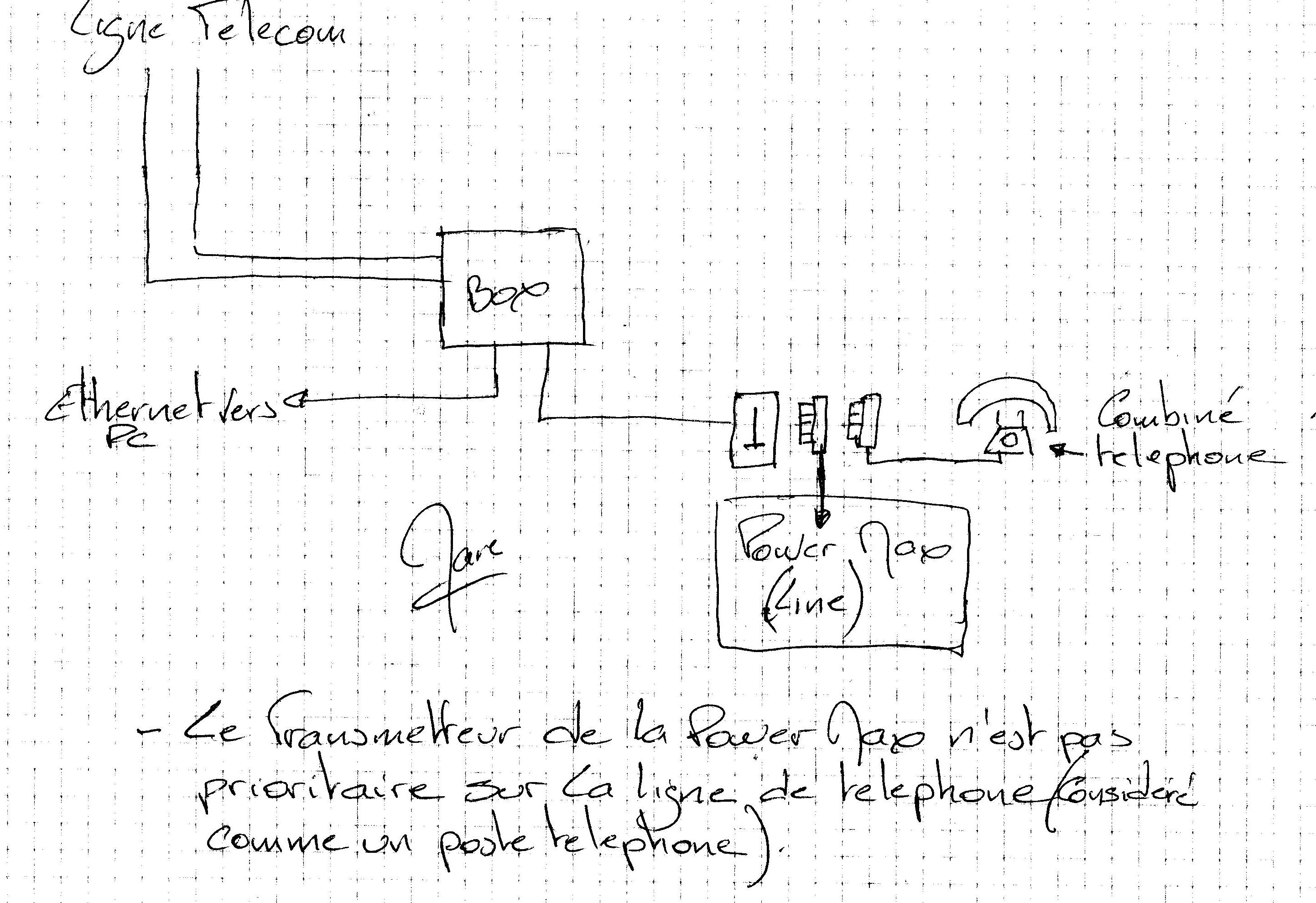

Ci-joint en fichiers schémas concernant les différents modes de connexions avec ADSL.
Cordialement.
Marc

doublon 523649 alarme adsl telephone.jpg
doublon 728025 cablages box.pdf
doublon 223639 file0150.jpg
doublon 392063 file0151.jpg
doublon 697552 file0153.jpg
doublon 953466 file0152.jpg
doublon 732870 file0171.jpg
doublon 15232 file0172.jpg
ligne sans adsl.jpg

11 janvier 2016 à 18:45

Réponse 3 d'un contributeur du forum

Schéma connexion ligne téléphonique pour alarme

RogerMcGyver
Membre inscrit

897 messages

Bonjour,

Il vous faudra aussi programmer le(s) numéro(s) à appeler.
Cordialement.

11 janvier 2016 à 23:46

Réponse 4 d'un contributeur du forum

Schéma connexion ligne téléphonique pour alarme

defender
Membre inscrit

78 messages

Merci.
Je vais voir ce WE.
A+

12 janvier 2016 à 15:08

Réponse 5 d'un contributeur du forum

Schéma connexion ligne téléphonique pour alarme

defender
Membre inscrit

78 messages

Je me branche comment sur les prises téléphoniques.

12 janvier 2016 à 15:10
