Problème réinstallation alarme Aritech CD 3402S

925

Question Forum Dépannage Alarme : Problème réinstallation alarme Aritech CD 3402S

chapie
Membre inscrit

2 messages

Bonjour à vous tous.

Ayant déménagé et récupéré mon alarme Aritech console, clavier, radar contacteurs infra rouge, le tout installé par un professionnel enfin je pensais, je voulais la réinstaller à mon nouveau domicile.
Les installateurs ont donc tout enlevé.
Par contre la société a fait faillite et je viens de me rendre compte que je n'ai pas le code ingénieur, ni les schémas d'installation et câblage.
Il a aussi le RD6202s33 pour la connexion au tél.

Donc je ne sais pas comment faire, je viens de trouver comment brancher la sirène sur ce forum.
1- Est-il possible d'avoir les plan d'installation ?
2- Sans code ingénieur que faire ? Reset général ?
3- Est-il possible d'avoir un plan un schéma juste pour connecter un infra rouge barrière et un radar.

C'est juste pour installer en circuit fermé sur la maison sans relier à un central.
Mais là je m'arrache les cheveux à trouver les explications de ces branchements.

Merci pour votre aide cordialement.
Chapie

03 avril 2015 à 18:51

Réponse 1 réinstaller une alarme

Problème réinstallation alarme Aritech CD 3402S

Marc
Membre inscrit

2 282 messages

Bonjour.

Pour commencer sans le code "Ingénieur" ça va être très difficile, veuillez trouver en fichier joint la doc centrale et schéma de câblage des détecteurs.
Vous trouverez la procédure de "RAZ" du système en espérant que le code "Ingénieur" n'ait pas été remplacé.

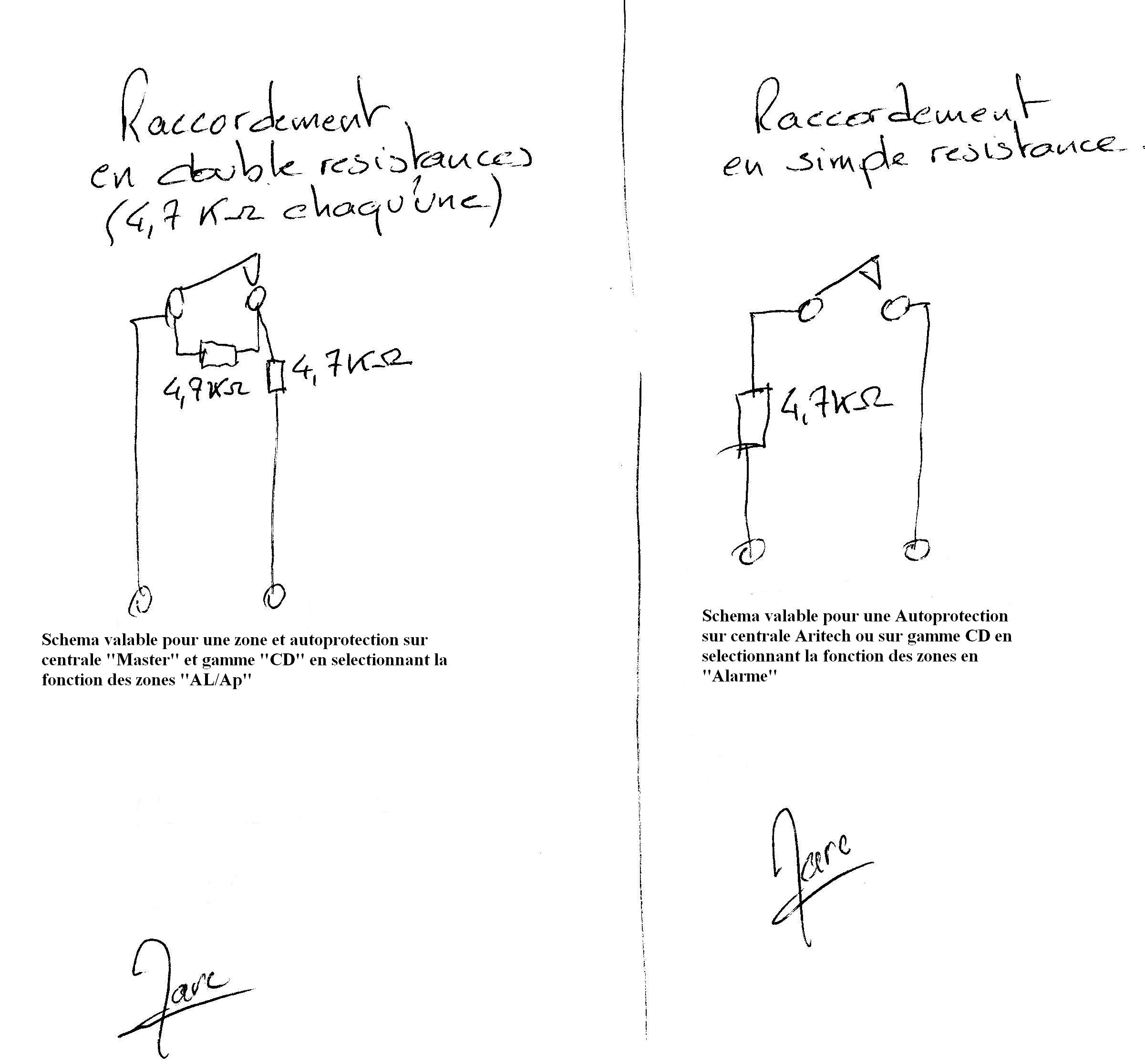

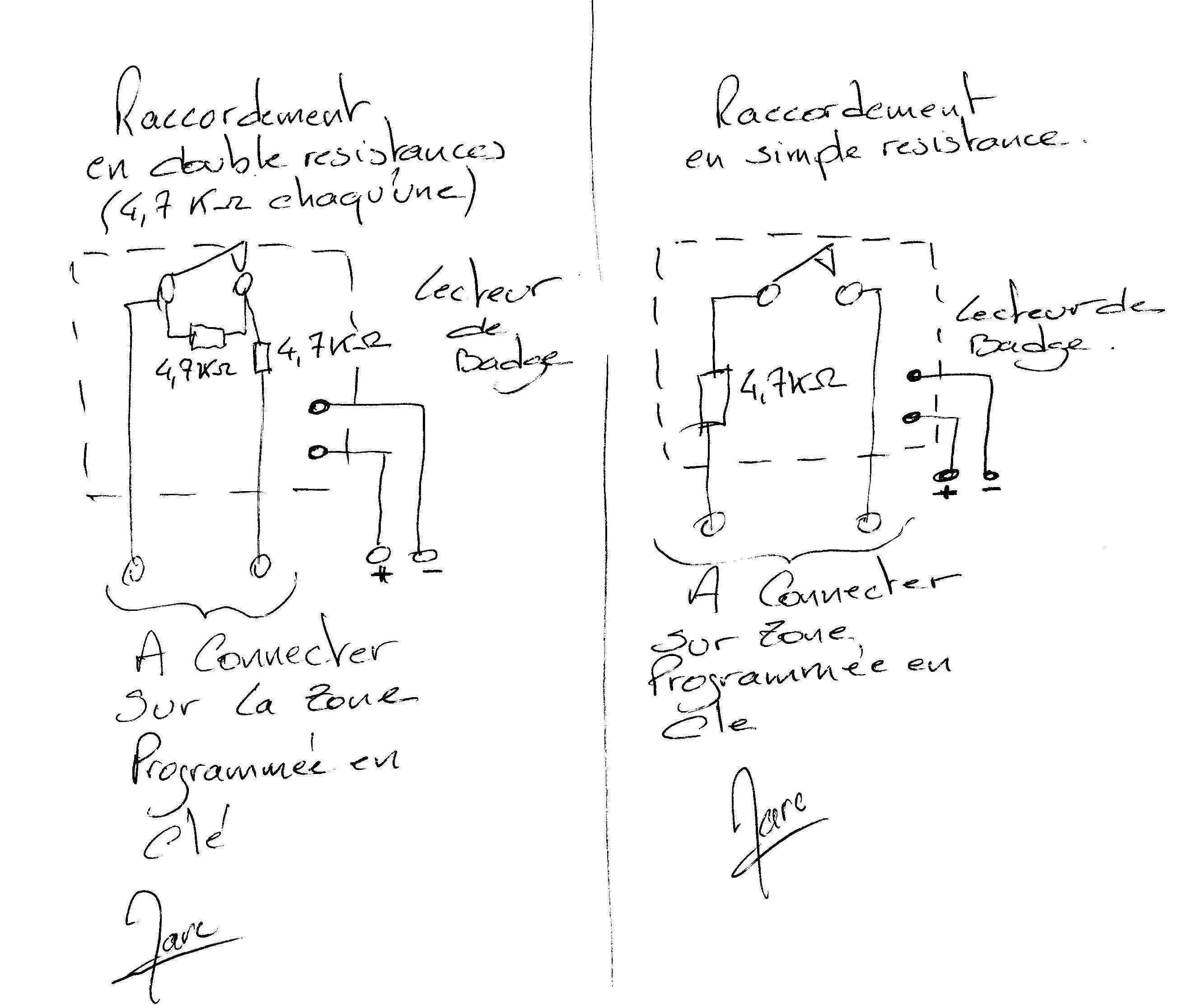

Quelques exemples de connexions détecteurs.
Si vous ne possédez pas quelques notions sur ce type de matériel "Bon courage".
Cordialement.
Marc

Manuel d’installation programmation cd3402S plus Aritech

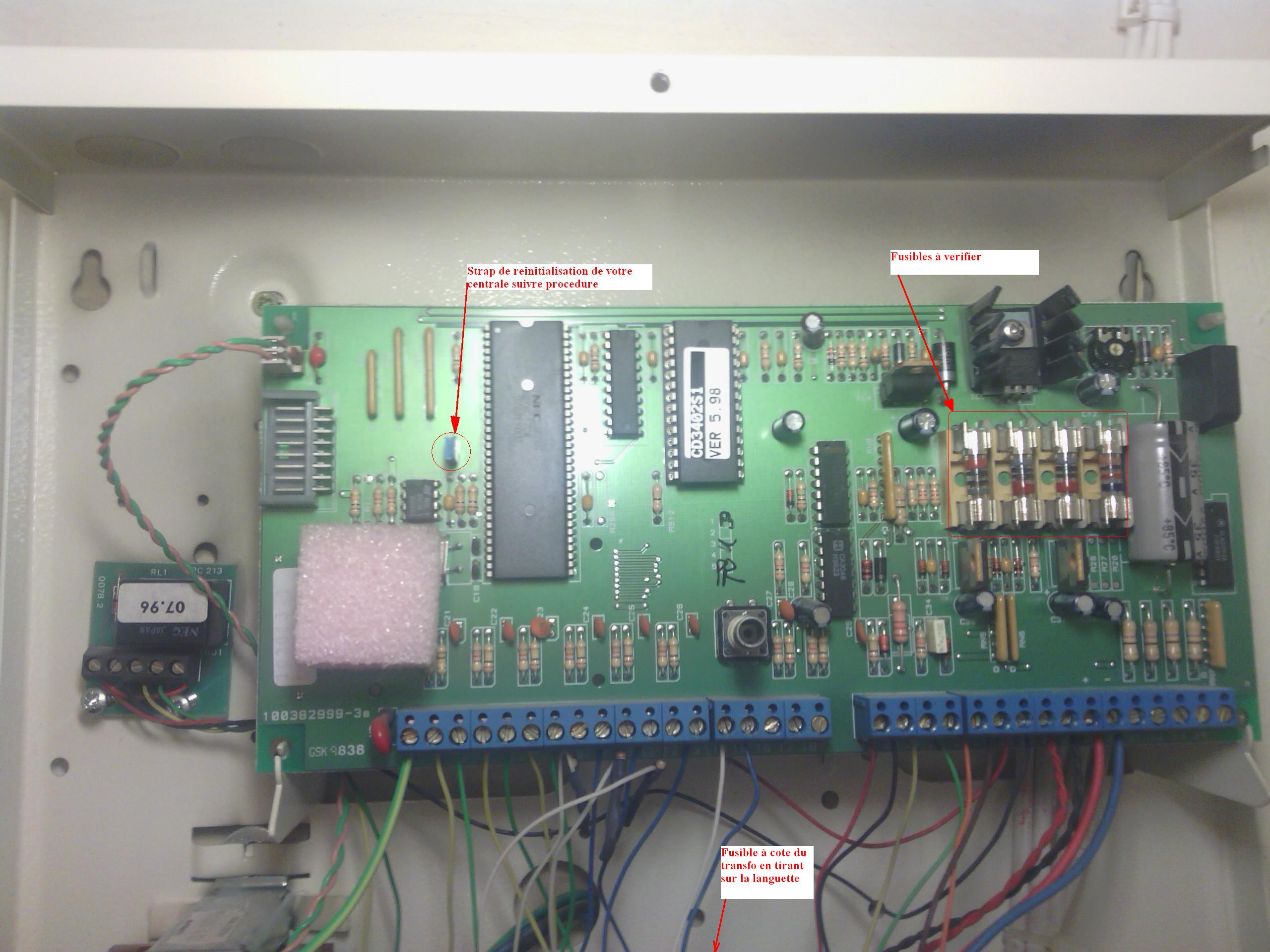

img 20130302 1710481.jpg

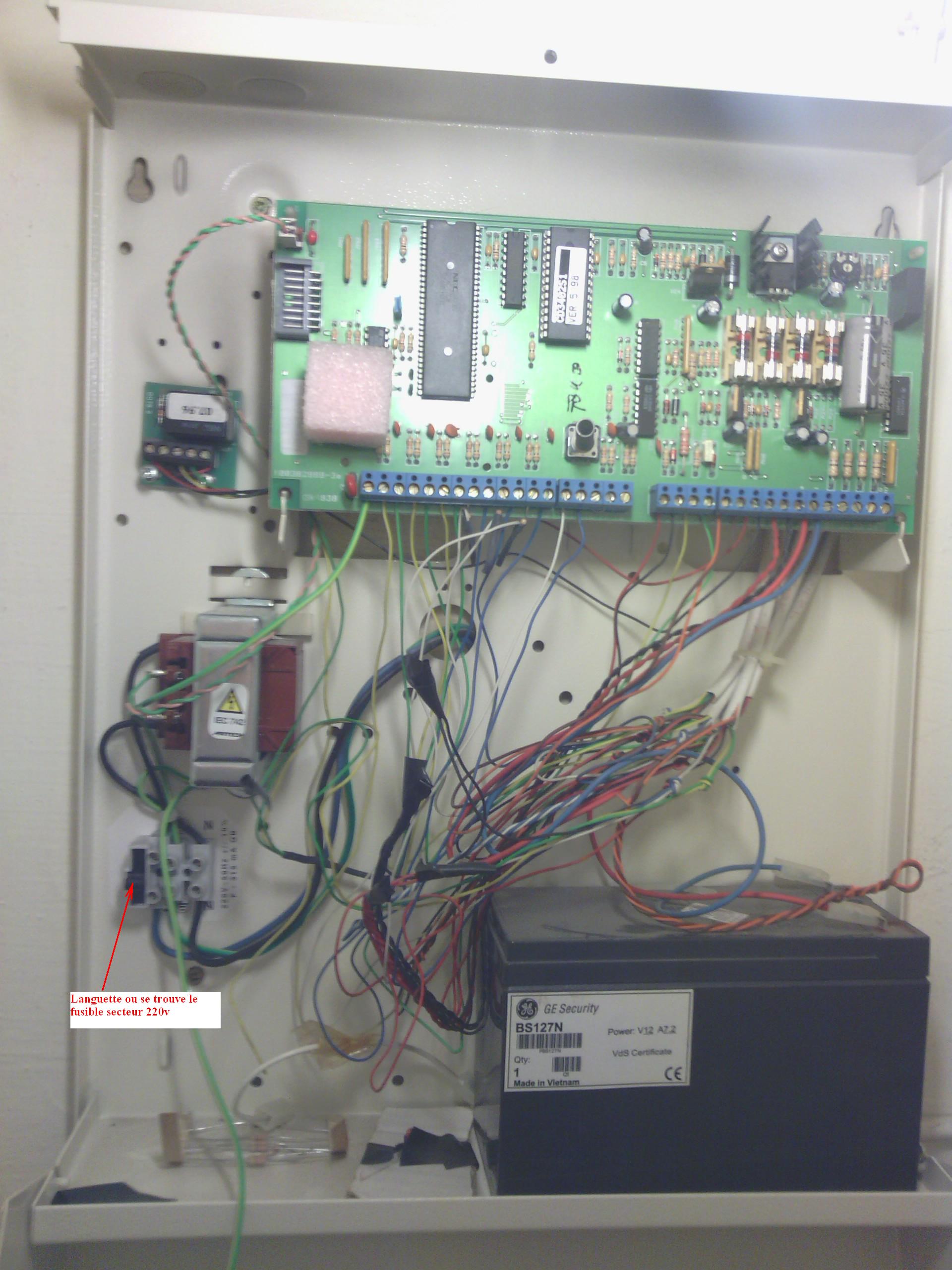

img 2013030211 171048.jpg

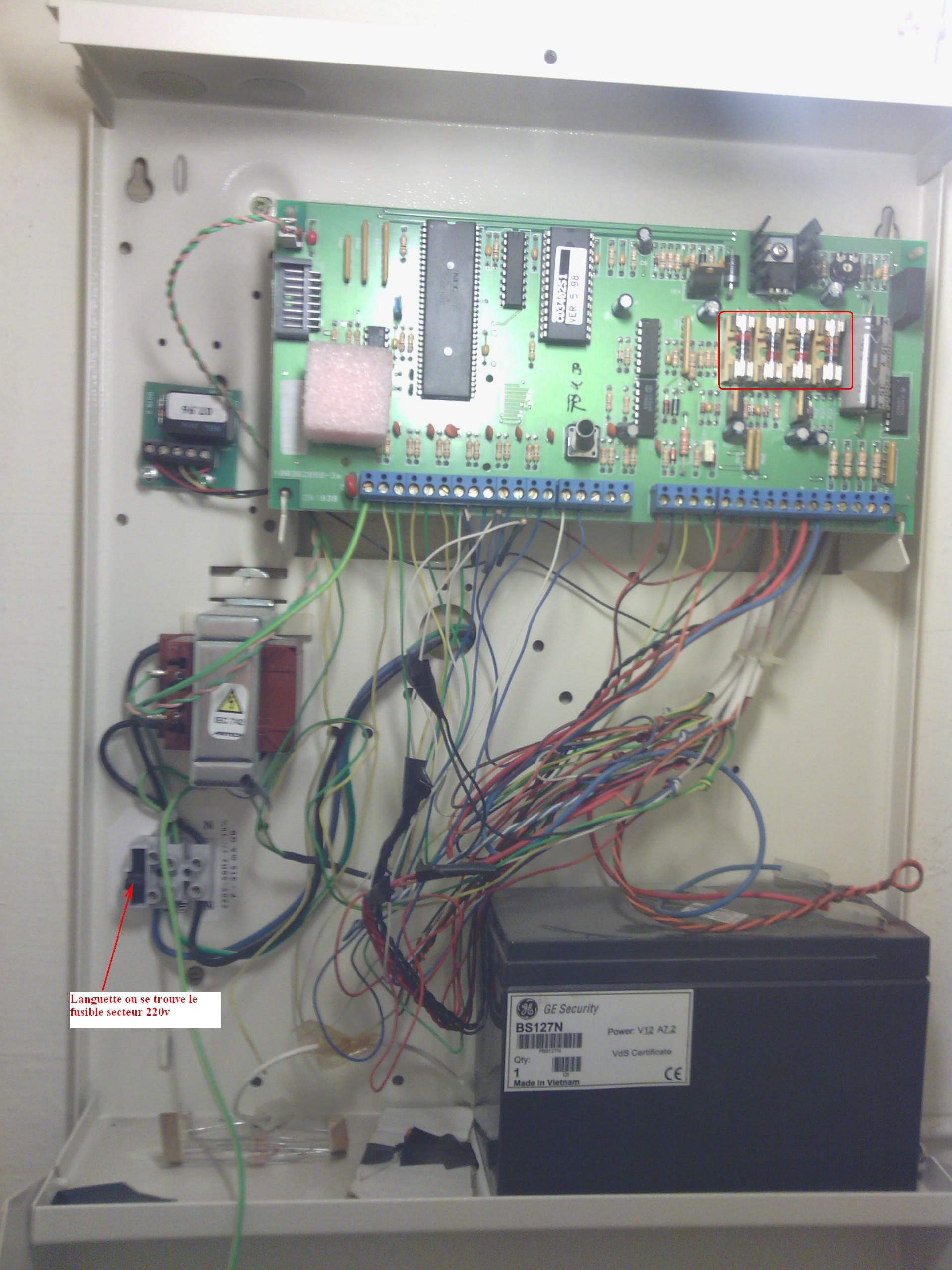

fusibles cd34.jpg

doublon 392051 schema carte centrale aritech 02.jpg

sirene as612f.pdf

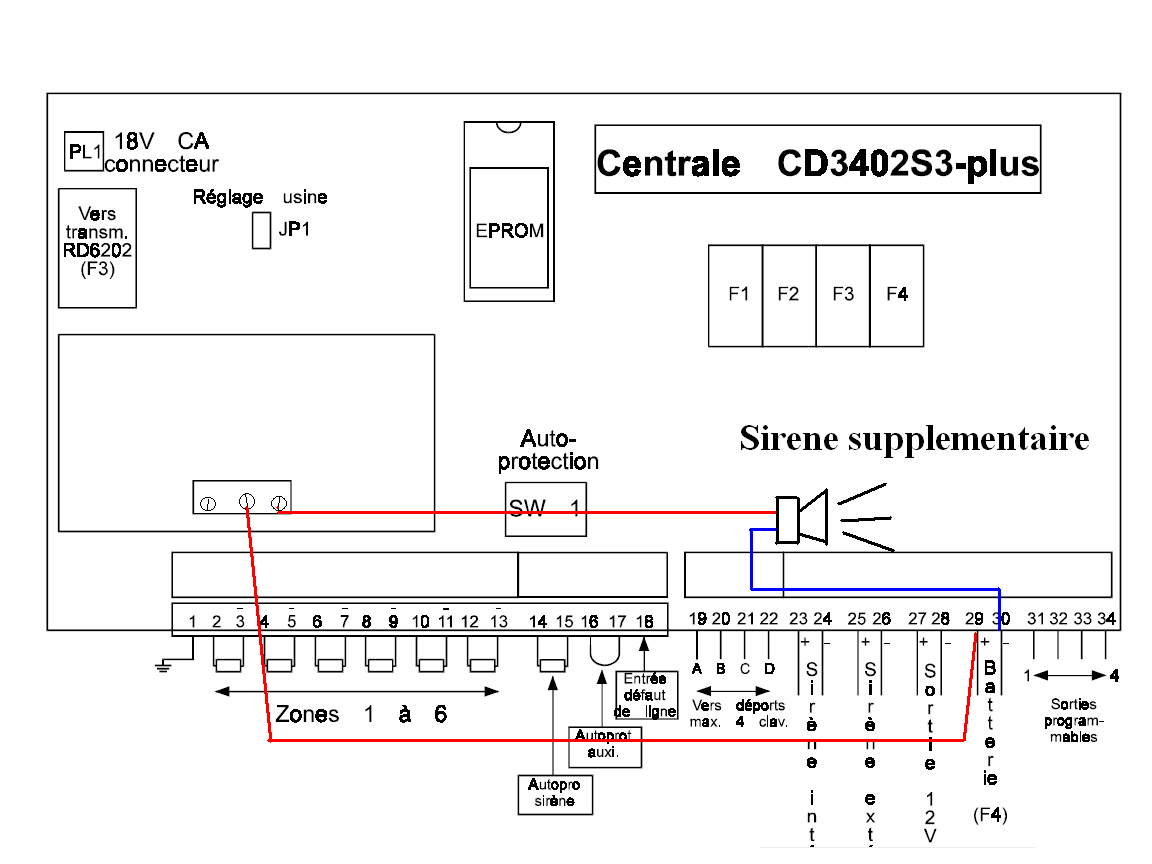

sirene cd34.bmp

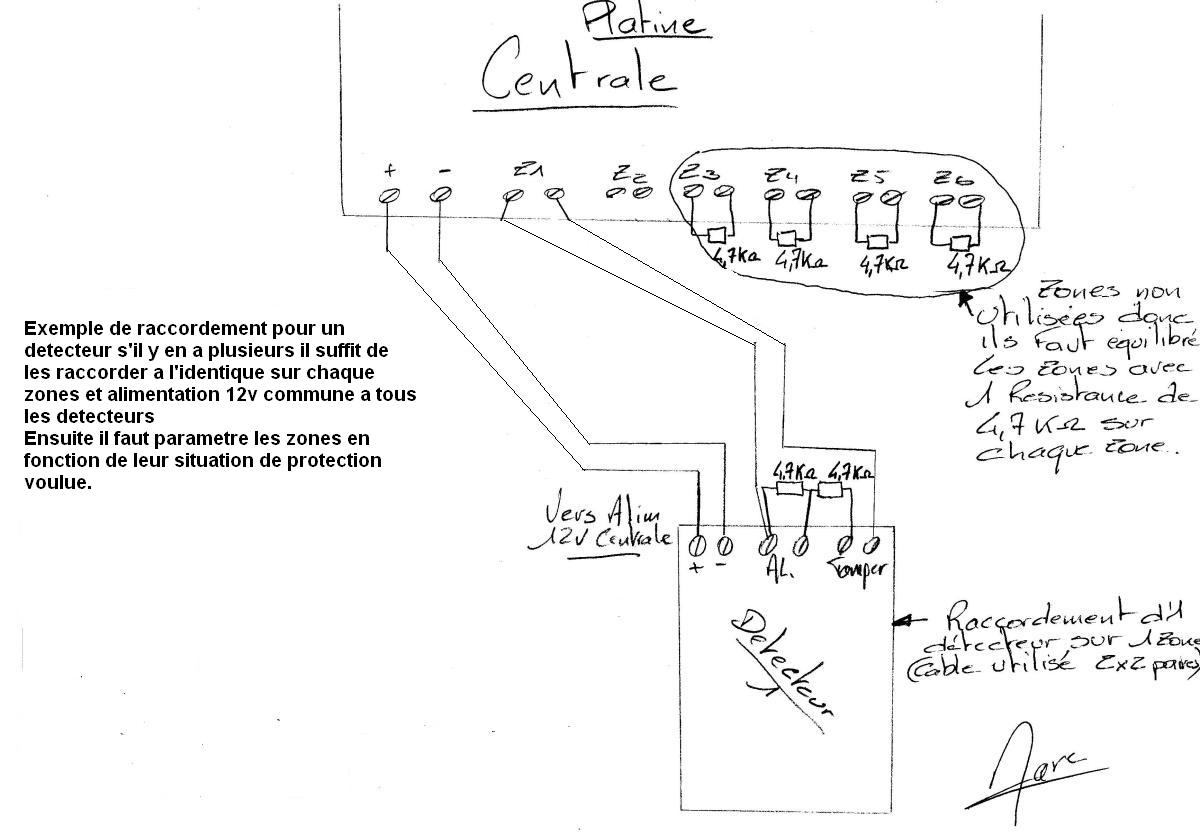

doublon 196729 resistance de fin de ligne.jpg

04 avril 2015 à 08:24

Réponse 2 réinstaller une alarme

Problème réinstallation alarme Aritech CD 3402S

chapie
Membre inscrit

2 messages

Un grand merci Marc pour cette réponse donc, je vais m'y atteler en espérant que j'y arrive.
Beaucoup de connaissance en Électricité mais pas en alarme mais comme on dit qui tente rien n'a rien.
Je suis certain de rencontrer des problèmes et j'aurais sûrement besoin d'aide.
Merci les forums et les humains déjà de me donner ces infos.
Allez courage je vais m'y mettre et MERCI.

Chapie

04 avril 2015 à 13:43

Réponse 3 réinstaller une alarme

Problème réinstallation alarme Aritech CD 3402S

Marc
Membre inscrit

2 282 messages

Bonjour.
Tenez-moi au courant des suites.
Cordialement.
Marc

04 avril 2015 à 14:40
