Bonsoir,

Pas du tout dans mon secteur car j'aurais pu éventuellement vous prêter le module.
Mais de toute façon si la centrale vous appartient la société en question doit soit vous donner le code qui a été programmé soit intervenir à la centrale et la remettre en codes "Usine" (Ing et Utilisateur) que si vous êtes propriétaire.

Cordialement.
Marc

Bonjour Philippe.

Concernant le "Vocalys lite" il ne se connecte pas sur la carte mère CD34 il faut passer un câble entre la centrale et le Vocalys (3x2) minimum l’idéal est un (5x2) ce qui permet de programmer une info alarme, coupure secteur...
Ensuite il faut se servir des sorties programmables de la centrale et les paramétrer en fonction de l'info voulue et les connecter sur les entrées du Vocalys.

Attention il y a une procédure à suivre si vous déconnectez le RD62 de la centrale !!!!!
Mettre en place "LK1 ou JP1" IMPÉRATIF sinon vous perdez toute la programmation centrale.
Sinon votre centrale va se mettre en défaut de communication et là très gênant soit vous faites un "Raz" du RD62 dans le menu "transmetteur" et vous déconnectez la ligne Télécom qui servira pour éventuellement le nouveau transmetteur ou il faut déconnecter toutes les alim (secteur 220v + 12v batterie), ensuite déconnecter la nappe reliant la CD34 au RD62.
Remettre sur tension la CD34 et rentrer en mode "Ing" afin que la CD34 ne voit plus le RD62 et théoriquement la centrale ignorera le RD62
Cordialement.
Marc

Bonjour,
Juste par curiosité dans quel coin géographique vous trouvez-vous ?
Cordialement.
Marc

Bonsoir Philippe,

Le transmetteur RD62 est un excellent produit en protocole digital mais ce n'est pas le cas en protocole vocal.
Ce module 5030 vieillit très mal et son fonctionnement n'est pas au top même neuf personnellement, je le déconseillais à ma clientèle à l’époque où il était commercialisé.
Pour un transmetteur vocal je préfère soit "Vocalys lite, Simplvox ou Trvox" qui sont très bons, simples de fonctionnement et programmation.
En clair le dysfonctionnement vient du module 5030.
Bonne fin de journée.

Cordialement.
Marc

OK merci Patrice.

Cordialement.
Marc

Bonjour Philippe31240
J'ai envoyé un message à ''Patrice'' (Administrateur) du site qui effectue un contrôle de tous les message envoyés avant de les diffuser sur le site afin de lui donner mon accord concernant mon adresse mail en ''Mp''
En attente de la réponse de Patrice.

Bonne journée.
Cordialement
Marc

Bonsoir
Le clavier que vous avez avec votre centrale est compatible pour CD150 (16 zones de bases) les paramètres sont totalement différents et plus complexes car cette centrale est prévue pour fonctionner en groupes de zones.
La platine CD3004 4 zones 35€ avec frais d'envoi.
Cordialement.
Marc

Re:

Pour le RD62, le module audio et autre effectivement ça n'existe plus car toute la gamme CD a été remplacée par la gamme "Master Ats ou Advanced"
J'ai éventuellement une platine CD3004 neuve et disponible à titre indicatif.

Cordialement.
Marc

Il faut modifier le positionnement du strap.

Cordialement.
Marc

Pour agrandir l'image, cliquez dessus.

Bonjour Philippe,

Désolé mais l'extension 4 zones (Réf: CD3004) doit être installée à la place du bloc de mousse elle vient se connecter sur les pinoches de la carte mère.
Votre centrale CD34 est de la 1ère génération de la gamme.

Cordialement
Marc

Bonsoir Philippe.

Oui il est possible de passer la centrale CD34 de base 6 zones à 10 zones par contre il faut savoir de quelle date est la centrale car effectivement il suffit soit d'une carte d'extension (4 zones) ou selon la version il faut changer le clavier CD3008 par un CD3048 (qui intègre une extension 4 zones).
Donc pour savoir quel type d'extension convient à votre centrale il faudrait eventuellement une photo de votre centrale que je puisse vous le dire.

Cordialement.
Marc

Bonsoir
Il existe peut-être une solution mais il vous faut l'interface MPI et à condition que votre centrale ne soit pas trop ancienne.
Cordialement.
Marc

Bonjour.
Avez-vous essayé de refaire une coupure générale alim 220V + batterie et remettre sous tension et composer le 0 au clavier et ensuite votre code.
Cordialement.
Marc

Bonjour,

Si vous connaissez la centrale et les produits de la gamme CD vous devez bien savoir qu'il y a possibilité d'un verrouillage de la centrale par un code "Ingénieur" et si pas connaissance de ce code pas de possibilité de paramétrage !!!
Avez-vous essayé un "Raz" systeme en suivant la procédure ? Que vous devez forcément connaitre ayant pratiqué le produit ?

La manip est la suivante :
1) Coupez toute source d'alim (secteur 220V + batterie).
2) Enlevez le strap "LK1 ou JP1" selon version sur la platine mère.
3) Attendre une dizaine de secondes.
4) Remettre toutes les sources d'alim (secteur 220V + batterie).
5) Composez le code pour réarmer la centrale (code usine bien sûr car si la centrale n'est pas verrouillée elle est revenue aux paramètres usine).
6) Remettre le strap en place (ne pas oublier !).
7) Il ne vous reste plus qu'à paramétrer la centrale si le "Raz" est concluant.

Cordialement.
Marc

Bonjour"Cyril"

Pour effectuer un Raz de la centrale il faut couper l'alim 220V + une borne de la batterie ensuite il faut enlever le strap "LK1 ou JP1"sur la gauche la platine de la centrale à côté du connecteur bus transmetteur.
Attendre une dizaine de secondes avant de remettre sous tension.
Attention cette manip efface toute la programmation de la centrale si celle-ci n'est pas verrouillée en mode "Ing"
Ensuite reconnecter le secteur 220V et la batterie.
Composez le code usine (car la centrale est normalement revenue aux paramètres usine si pas verrouillée "Ing").
Remettre le strap "LK1 ou JP1" en place (ne pas oublier).
Il ne vous reste plus qu'à effectuer une programmation complète de la centrale et là si vous connaissez le produit pas de problème, sinon bon courage.

Tenez-moi au courant des suites.

Bonjour,

Est-ce le code "Ingénieur" ou le code "Maitre" d'une manière comme une autre si vous tapez le code vous accèderez aux codes "Utilisateurs" il n'y a que les menus qui sont différents.
Pour vos télécommandes il faut vérifier qu'elles soient bien programmées au module "Quickbridge", vérifier que le voyant vert sur le module clignote bien quand vous appuyez sur un bouton et vérifier en même temps s'il y a au moins 1 voyant rouge qui s'allume ou s’éteint sur le même module.

Cordialement.
Marc

Bonjour,

Le problème est une pile ou réellement la batterie de la centrale ?
Concernant la pile si vous attendez trop longtemps le point en défaut ne va plus être reconnu par la centrale et elle risque de vous refuser la mise en service elle va indiquera "Recherche de Défaut".
Si c'est la batterie de la centrale vous risquez d'endommager le chargeur de la centrale.

Cordialement.
Marc

Bonjour,

Pour modifier le paramétrage sur la gamme CD il vous faut soit le logiciel WinTPC et un modem ''Tron'' initialement prévu pour toute modification sur ce type de centrale.

Cordialement.
Marc

Bonjour Philippe,

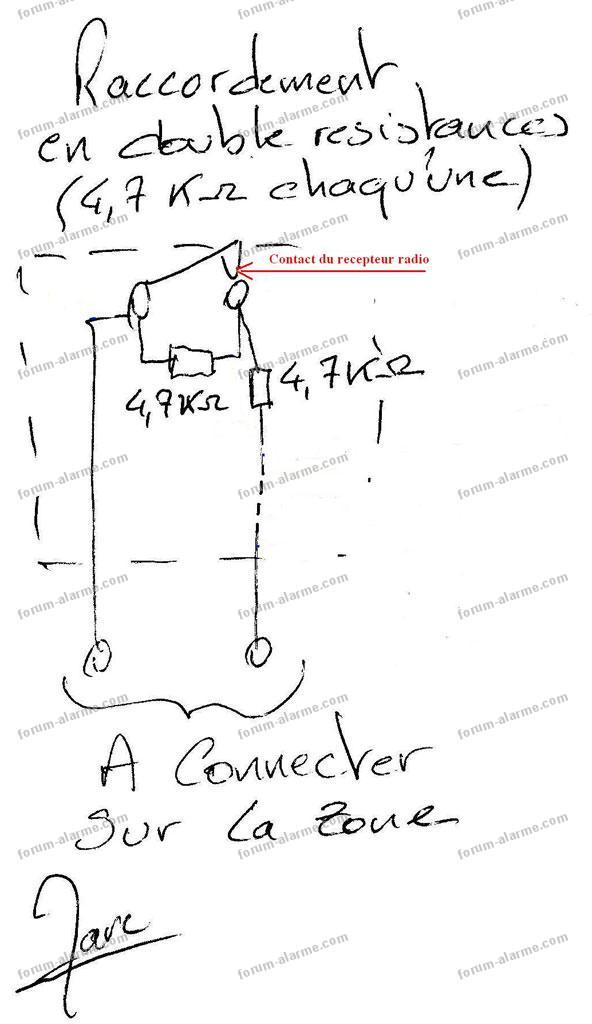

Veuillez trouver en fichier joint le mode raccordement des résistances.
Cordialement.
Marc


Pour agrandir l'image, cliquez dessus.

Bonjour Philippe.

Citation :
C'est la raison pour laquelle je voudrais utiliser 2 zones; une pour hs une pour mt, liées chacune à un canal du récepteur 433 (ou 868 je vais voir). Car dans ce cas avec la télécommande, on sait quel bouton correspond à la mise HS ou MT. Je ne sais pas si mon raisonnement est bon?

Oui c'est totalement faisable dommage d'utiliser 2 zones pour une seule et même fonction il est possible de ressortir une info qui allume un voyant par les sorties programmables dans ce cas pour 1 info par zone il faut paramétrer les zones comme suit :
1e zone--->"Cle" ---->"Attribut"---->PU,MT
2e Zone--->"Cle" ---->"Attribut"---->PU,HS

Citation :
une question très technique, il me semble que sur les 2 sorties du récepteur 433mhz, il y a un commun, ce qui donne no (ch1) - commun- no (ch2) est un problème car cela veut dire que sur les zones 5 et 6 pour mon cas il y aura un commun?
si la résistance, je pensais qu'il n'y en avait pas besoin dans ce cas dans une entrée zone en fonction clé ? il faut la mettre en série ou parallèle ?

Il faut impérativement 1 contact NF pour chaque canal du récepteur radio et résistance(s) de boucles sur chaque contact pas de commun.
Il faut savoir quel type de paramètres est programmé pour les zones soit "Alarme" ou "Al/Ap" très important pour le fonctionnement des nouvelles zones et pour la centrale.

Cordialement.
Marc

Bonsoir Philippe

Citation :
Si j'ai bien compris, comme j'ai 2 zones de libres, il faut les configurer en clé,
PU MHS pour la clé coupure de l'alarme,
PU Mt pour la clé mise en service de l'alarme

Non vous n'avez besoin que d'une seule zone pour effectuer votre commande de Mes/Mhs tout se fait par la programmation :
"Types de Zones"------> "Cle"
"Attribut de Zone"-------> "Pu, Mhs, Mt"
Ces fonctions sont pour une zone paramétrées en "Cle".

Citation :
Cela fait 4 fils

2 fils uniquement en rajoutant les résistances de contrôle de boucle.

Citation :
Impulsion, cela veut dire un bref contact sec ?

Oui un contact NF au repos.
Cordialement.
Marc

Bonsoir,

C'est un clavier utilisateur et non un clavier de programmation qui lui vient se connecter avec un connecteur RJ11 à la centrale sauf erreur de ma part.
Concernant la compatibilité avec la nouvelle série de centrale je pense que le mieux serait de contacter Honeywell.
Cordialement.
Marc

Bonsoir Philippe.

Effectivement le fonctionnement de la télécommande est le même principe il faut configurer votre récepteur radio en mode Impulsionnel.
Il faut paramétrer votre zone disponible dans le menu "Zones ou Entrées"
"Types de Zones"------> "Cle"
"Attribut de Zone"-------> "Pu, Mhs, Mt"

Cordialement.
Marc

Bonsoir.

Citation :
Et si je veux une centrale Secom, je trouve ça où ?

Je ne peux pas vous dire aucune idée, peut-être d'occasion sur le net.

Citation :
Programmation à faire ?

Il vous faut le clavier de programmation TB500.
Cordialement.
Marc

Bonjour Philippe,

Oui il est possible d'installer un émetteur / récepteur radio avec X commandes le seul point à vérifier sur la centrale est la disponibilité des zones (en sachant qu'il vous faut une zone disponible).
Pour le clavier avec badge la référence est CD3008Prox ou CD3009Prox qui se connecte directement sur le '''Bus'' de la centrale.
Cordialement.
Marc

Bonjour,

Tapez le code ''Ingénieur'' pour éviter que le buzzer du clavier se mette en service.
En sachant qu'en mode ''Ingénieur'' votre centrale est inopérante.

Cordialement
Marc

Bonjour andre31,

Sur la PowerMax Pro il me semble qu'il y a un menu pour revenir en configuration usine, regardez sur votre doc Page : 34
Chapitre : 4.12 "Retour aux Valeurs par Défaut"
Les points en question se trouvent derriere la centrale, il faut donc la décrocher de son support (attention je n'ai jamais entendu parler de cette manip !!!).
Renseignez-vous auprès de votre revendeur.

Cordialement.
Marc

Bonjour,

Oui si vous reprenez la même centrale (si je ne me trompe la centrale est une Secom CRT800HF).
Non au cas où vous décidez de changer de produit.
En système radio vous ne pouvez pas panacher les différents détecteurs entre eux car vous en trouvez en 433Mhz et 868Mhz et de plus chaque produit est prévu de fonctionner avec ce type de centrale.
Alors qu'en système filaire aucun problème (on peut mettre ce que l'on veut comme marque bien sûr tout en respectant les règles et des produits reconnus ayant fait leur preuve !!).
Cordialement.
Marc

Bonsoir Philippe,

Citation :
Est-ce que en cas d'alarme il est possible de savoir quelle zone est concernée au niveau du message envoyé par le transmetteur ?

Non ça reste un transmetteur vocal qui a pour but de transmettre une alarme générale.
L'autre possibilité est l'installation d'un transmetteur RD62 qui vient se connecter sur le bornier enfichable (Bus) de la centrale et ça implique une connection sur Pc de télésurveillance car là le transmetteur est paramétré en protocole "Digital" et plus en "Vocal".
Cordialement.
Marc

Bonjour Philippe,
Comment avez-vous câblé votre détecteur à la centrale ?
Comment est paramétrée votre centrale (Alarme ou Al /Ap) ? dans le menu ''Zones ou Entrées'' selon version de l'Eprom
Quel type de détecteur est-ce ? Vérifier la consommation.
Tenez-moi au courant.

Cordialement.
Marc

Bonsoir Philippe

Citation :
Si l'alarme se déclenche, elle s'arrête seule ? si l'alarme se déclenche, elle s'arrête seule ?

Si déclenchement la centrale est en alarme par séquence de 2 minutes 40 à 3 minutes à chaque fois (temps imposé par le ministère de l’intérieur) au delà de ce temps vous êtes en infraction avec la loi (quoiqu'en ce moment qui respecte les lois ????) sans commentaires.
De toute façon les sirènes extérieures sont préréglées d'office par les fabricants.

Citation :
Des supers transmetteurs ; mais un peu cher pour simplement mettre en service ou remettre en service à distance (260€)

Oui peut-être mais possibilité aussi de transmettre les infos d'alarme (Intrusion, coupure secteur, etc.)
En espérant avoir répondu à vos questions.

Cordialement.
Marc

Bonsoir.

Effectivement il y a la possibilité d'effectuer une télécommande par l’intermédiaire d'un transmetteur avec fonction télécommande, ci-joint 2 modèles possédant cette fonction.
Pour effectuer cette fonction sur votre centrale CD34 il vous faut une zone de dispo, ensuite le programmer fonction "Cle" en attribut "Mhs/Mes" et le tour est joué.
Cordialement.
Marc

notice installation simplvox v3 fr.pdf
guide installation vocalys lite.pdf

Bonjour,

Malheureusement pour vous mais vous ne pourrez rien faire concernant les modif de paramétrages car les centrales de cette société sont verrouillées par un code ''Ingénieur'' ou "Installateur''donc impossible de modifier quoi que ce soit.
Le seul moyen est de faire appel à leurs services, profitez en pour leur dire de remettre votre centrale avec le code usine et bien sûr qu'ils vous communiquent le code en question (ce n'est pas gagné !!!!) encore faut-il ne pas être pressé et moyennant facture suite résiliation.

Cordialement.
Marc

Bonjour
Effectivement il faut créer une nouvelle zone avec votre détecteur, allez dans le mode programmation "Ing"-->menu "Zones/Entrees"-->V-->menu "Attributs"-->V--> ensuite intitule de la zone
En fichier joint doc CD34.
Cordialement.
Marc

Schéma alarmes CD34S3PP.pdf

Bonjour,
Veuillez trouver en fichier joint schéma de raccordement de votre sirène à la centrale.
N'oubliez pas de paramétrer la sortie S1 ou S2 en fonction du raccordement de façon à piloter la polarité de blocage du flash et sirène, voir dans la doc pour paramétrer cette fonction.
Contrôlez aussi les straps de la sirène il faudra certainement moduler en fonction de vos paramètres.
Cordialement.
Marc

Voici un schéma
Pour agrandir l'image, cliquez dessus.

Bonjour,

Avez-vous déverrouillé la carte sim et la mettre en accès direct au réseau GSM orange (sans être obligé de faire 0000 pour déverrouiller et avoir accès au réseau).

Il vous faut mettre la sim dans un portable ensuite aller dans le menu :
"Sécurité"-->Ok
"Verrouillage sim"--> Off
"Verrouillage Pin"-->Off
Faites l'essai de vérification que votre carte sim est bien déverrouillée en éteignant votre portable et en le rallumant à partir de là vous accédez au réseau GSM sans avoir besoin de composer votre code "pin".
Il ne vous reste plus qu'à l’installer dans le transmetteur GSM de votre centrale intrusion (en oubliant pas de couper toute alim avant d'installer votre carte sim).

Cordialement
Marc

P. S. : Vérifiez aussi que votre sim ne soit pas une carte M2M ---> non prévu pour module GSM.

Bonjour,

Veuillez trouver la doc concernant la sirène de la centrale d'alarme ATS1000A-SM : advisor advance 1000 a sm.pdf
Cordialement.

Bonjour,

Jeter un œil sur la doc (page 11) en fichier joint.
Cordialement.
Marc

Bonjour Cyril

Vérifiez la consommation totale de tous les périphériques connecter aux alim.
Contrôlez les 4 fusibles sur la platine mère (les 3 premiers polarité + en protection et le dernier polarité -)
Malgré tout ça si le problème persiste (contrôle connexions clavier, fusibles, consommation) il ne vous reste plus qu'à effectuer un RAZ de la centrale et la reprogrammation complète.

Cordialement.
Marc

Bonsoir
Vérifiez les raccordements du bus clavier (inversion entre alim data et clock)
Vérifiez les alim de vos détecteurs et sirènes.
Cordialement
Marc

Bonjour,
Quel type de boitier et télécommandes ? Avec un peu plus de renseignements (photos par exemple) on pourra peut-être vous aider.

Cordialement.
Marc

Bonjour Roger,
OK pas de souci et bon courage.
Cordialement.
Marc

Bonjour Patrice,
Ok pas de problème.
C'est ce que j'avais pensé que les fichiers étaient trop volumineux ce n'est pas grave.
Je vous en remercie.
Cordialement.
Marc

Bonjour Romana.
Désolé "rogjak".
Pourtant tous les fichiers ont été transmis avec confirmation pour chaque.
Malgré tout je vous les ai fait parvenir en fichiers joints sur votre adresse mail.

Cordialement.
Marc

Transmetteur Septam Vocal1.pdf
Transmetteur Septam Vocal2.pdf
Transmetteur Septam Vocal3.pdf
Transmetteur Septam Vocal.pdf
CD6202S33.pdf

Bonsoir Roger,
En espérant avoir répondu à votre demande veuillez trouver les différentes doc centrale CD62 et transmetteur Septam Vocall qui lui est très ancien et fonctionnement à vérifier !!
Cordialement.
Marc

Bonjour.

Je parie que votre télésurveilleur était "EPS a Hillkirsch", si c'est le cas votre centrale est bonne pour la poubelle car le principe est le même pour beaucoup d'installations de ce genre pour la bonne et simple cause "votre centrale est verrouillée par un code Installateur ou télésurveilleur".
Et à mon avis vous ne pourrez pas faire grand chose avec à moins de trouver un installateur travaillant avec ce genre d'organisme qui installe ce genre de produit (assurances, banques).
Pourriez-vous me faire parvenir une photo de votre centrale ?
Cordialement.
Marc

Bonjour,
Concernant votre centrale "Fichet F155" il s'agit d'une centrale de marque "Aritech de la gamme CD", à mon avis je pense à une centrale CD62 mais pour confirmation pourriez-vous me dire ce qu'il y a d’écrit sur l'éprom de la centrale ou me faire parvenir une photo de la carte mère de votre centrale afin de vous envoyer la bonne doc centrale.
Concernant le transmetteur il me faudrait la marque et le modèle (ou photo aussi) ça serait un peu plus facile pour vous aider.
Cordialement.
Marc

Bonsoir
Vous ne pourrez rien faire avec les produits ADT car tout est bloqué et verrouillé par un code ''Ing'' donc oubliez !!
Cordialement.
Marc

Bonjour,

Je veux bien vous aider pour la connexion de votre transmetteur ''Vocalys'' mais il va falloir un peu plus de détail pour le connecter.
Est-ce que le transmetteur sera connecté sur une centrale intrusion ? Quel modèle ?
Est-ce qu'il sera en autonome ?
En attente.
Cordialement.
Marc
